Какво е разсейването на мощността на Mkp 275v X2?

Като доставчик на кондензатори Mkp 275v X2, често получавам запитвания относно разсейването на мощността на тези компоненти. Разбирането на разсейването на мощността е от решаващо значение за инженерите и дизайнерите, тъй като пряко влияе върху производителността и надеждността на електронните схеми. В тази публикация в блога ще се задълбоча в концепцията за разсейване на мощността в кондензаторите Mkp 275v X2, ще обясня факторите, които го влияят, и ще дам някои практически прозрения за тези, които се занимават с електронно проектиране.

Какво е разсейване на мощността?

Разсейването на мощността се отнася до процеса, чрез който електрическата енергия се преобразува в топлина в компонент. В случай на кондензатори разсейването на мощността възниква поради вътрешното съпротивление на кондензатора, известно като еквивалентно серийно съпротивление (ESR). Когато променлив ток (AC) протича през кондензатор, ESR причинява спад на напрежението в кондензатора, което води до генериране на топлина.

Разсейваната мощност в кондензатор може да се изчисли по следната формула:
[P = I^{2} \ пъти ESR]
Където (P) е разсейването на мощността във ватове, (I) е средният квадрат (RMS) на тока, протичащ през кондензатора, а (ESR) е еквивалентното серийно съпротивление на кондензатора.

Фактори, влияещи върху разсейването на мощността в кондензатори Mkp 275v X2

Няколко фактора могат да повлияят на разсейването на мощността в кондензаторите Mkp 275v X2. Тези фактори включват:

1. Еквивалентно серийно съпротивление (ESR)

Както бе споменато по-рано, ESR е ключов фактор при определяне на разсейването на мощността. Колкото по-ниско е ESR на кондензатор, толкова по-малко мощност ще разсее. Кондензаторите Mkp 275v X2 обикновено са изработени от метализиран полипропиленов филм, който има относително ниско ESR в сравнение с други кондензаторни материали. Това ги прави подходящи за приложения, където се изисква ниско разсейване на мощността.

2. Честота

Честотата на AC сигнала също влияе върху разсейването на мощността. С увеличаването на честотата импедансът на кондензатора намалява, което води до увеличаване на тока. Това от своя страна води до увеличаване на разсейваната мощност. Следователно е важно да изберете кондензатор с ниско ESR и висока собствена резонансна честота (SRF) за високочестотни приложения.

3. Температура

Температурата има значително влияние върху разсейването на мощността. Тъй като температурата на кондензатора се повишава, ESR също се увеличава, което води до увеличаване на разсейването на мощността. Това може да доведе до прегряване на кондензатора, което може да намали неговия живот и производителност. Поради това е важно кондензаторите Mkp 275v X2 да работят в техния определен температурен диапазон.

4. Напрежение

Напрежението, приложено към кондензатора, също влияе върху разсейването на мощността. С увеличаването на напрежението токът, протичащ през кондензатора, също се увеличава, което води до увеличаване на разсейването на мощността. Следователно е важно да изберете кондензатор с номинално напрежение, което е подходящо за приложението.

Изчисляване на разсейването на мощността в кондензатори Mkp 275v X2

За да изчислите разсейването на мощността в кондензатор Mkp 275v X2, трябва да знаете RMS тока, протичащ през кондензатора, и ESR на кондензатора. RMS токът може да се изчисли по следната формула:
[I = \frac{V}{Z}]
Където (I) е RMS токът в ампери, (V) е RMS напрежението върху кондензатора и (Z) е импедансът на кондензатора.

Импедансът на кондензатор може да се изчисли по следната формула:
[Z = \frac{1}{2\pi fC}]
Където (Z) е импедансът в омове, (f) е честотата на AC сигнала в херци, а (C) е капацитетът на кондензатора във фаради.

След като сте изчислили RMS тока и ESR на кондензатора, можете да използвате формулата (P = I^{2} \times ESR), за да изчислите разсейването на мощността.

Практически съображения за намаляване на разсейването на мощността

За да намалите разсейването на мощността в кондензаторите Mkp 275v X2, можете да предприемете следните стъпки:

1. Изберете кондензатор с нисък ESR

Както бе споменато по-рано, колкото по-ниско е ESR на кондензатор, толкова по-малко мощност ще разсее. Следователно е важно да изберете кондензатор с ниско ESR за приложения, където се изисква ниско разсейване на мощността.

2. Използвайте кондензатор с висока собствена резонансна честота (SRF)

Кондензатор с висок SRF може да обработва високочестотни сигнали без значително разсейване на мощността. Следователно е важно да изберете кондензатор с висок SRF за високочестотни приложения.

3. Работете с кондензатора в определения му температурен диапазон

Тъй като температурата оказва значително влияние върху разсейването на мощността, важно е кондензаторите Mkp 275v X2 да работят в техния специфициран температурен диапазон. Това може да помогне за намаляване на ESR на кондензатора и предотвратяване на прегряване.

4. Изберете кондензатор с подходящо номинално напрежение

Изборът на кондензатор с подходящо напрежение може да помогне за намаляване на разсейването на мощността. Използването на кондензатор с номинално напрежение, което е твърде ниско, може да доведе до прегряване на кондензатора, докато използването на кондензатор с номинално напрежение, което е твърде високо, може да увеличи цената на компонента.

Нашите продуктови предложения

В нашата компания предлагаме широка гама кондензатори Mkp 275v X2, включително105K275v X2. Тези кондензатори са проектирани да осигурят ниско разсейване на мощността, висока надеждност и отлична производителност в различни приложения.

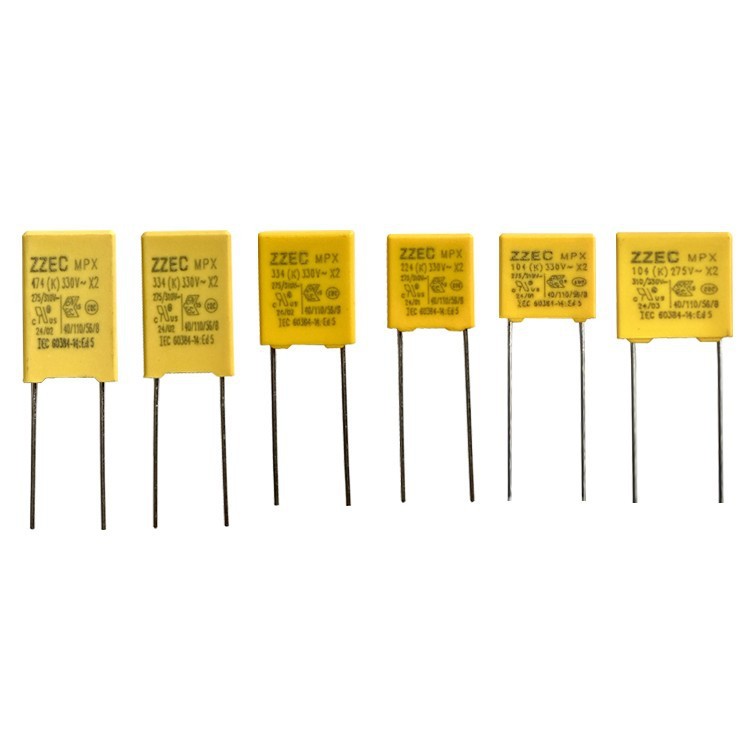

Освен стандартните ни кондензатори Mkp 275v X2 предлагаме иX2-Анти-заглушаващ филмов кондензатор 305VиX2-Анти-заглушаващ филмов кондензатор 330V. Тези кондензатори са специално проектирани да осигурят възможности против заглушаване, което ги прави подходящи за приложения, където електромагнитните смущения (EMI) са проблем.

Заключение

Разсейването на мощността е важно съображение при избора на кондензатори Mkp 275v X2 за електронни приложения. Чрез разбиране на факторите, които влияят на разсейването на мощността и предприемане на подходящи стъпки за намаляването й, инженерите и дизайнерите могат да гарантират надеждната работа на своите схеми.

Ако имате някакви въпроси относно разсейването на мощността в кондензаторите Mkp 275v X2 или искате да обсъдите вашите специфични изисквания за приложение, моля, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да изберете правилния кондензатор за вашите нужди и да ви предоставим подкрепата и експертизата, от които се нуждаете, за да успеете.

Референции

• „Основи на кондензатора“, Асоциация на индустрията за електронни компоненти (ECIA).
• „Разсейване на мощността в кондензатори“, Texas Instruments.
• „Разбиране на еквивалентното последователно съпротивление (ESR) в кондензатори,“ Murata Manufacturing Co., Ltd.
